音頻延時器

麥通 MT-GADL-90 音頻固态延時器（90秒），可應用于電台的播出、現場直播、轉播、制作等部門，确保了音頻播出信号的安全性、可靠性、穩定性。

技術性能

●延時時間0-90秒；

●按照1毫秒精度步進；

●多種延時建立/拆除方式：連續模式、快速模式、重放模式（播出墊樂）、靜音模式；

●多種保護模式：DUMP(應急釋放延時量，可釋放全部或釋放一半)、2S（2秒糾錯）、COUGH（咳嗽保護）、BYPASS（旁路），關機直通；

● 模拟動态108db,輸入輸出電平+24dbu；

● 平衡模拟輸出；

● 系統設置鎖定功能，防止一般操作人員誤動内部設定；

● 1U标準機箱；

● 輸入輸出接口：

　輸入接口：音頻輸入：平衡立體聲XLR（左/右）；

　輸出接口：音頻輸出：平衡立體聲XLR（左/右）、平衡立體聲XLR（左/右）備份.

●   機箱前面闆：

　　液晶面闆：1個；

    設置鍵：加、減、确定；

    功能鍵：START、EXIT、DUMP、-2S、GOUGH、MUTE、BYPASS。

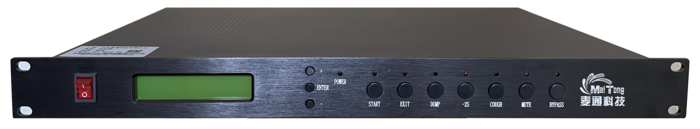

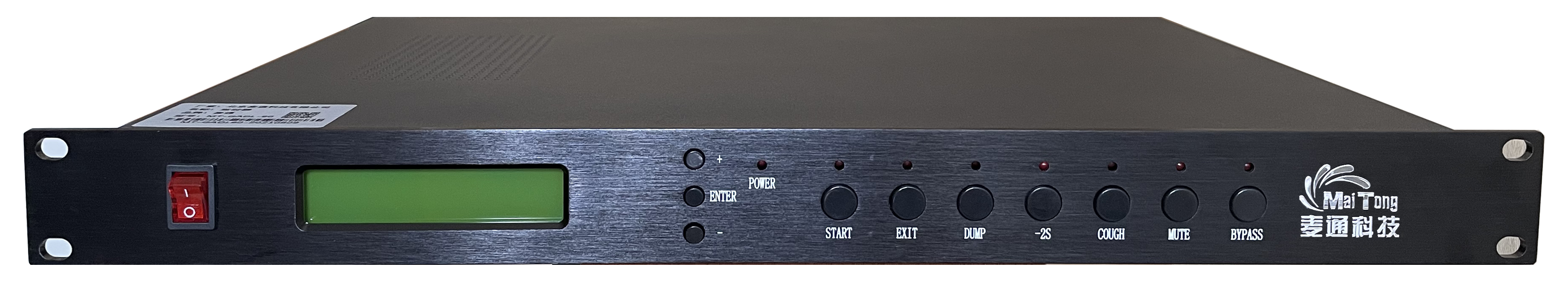

産品展示

1電源開關

2液晶面闆：顯示時鍾及各項參數狀态

3參數設置鍵：設置各項參數

4 Power：電源指示燈

5功能鍵：START、EXIT、DUMP、-2S、GOUGH、MUTE、BYPASS

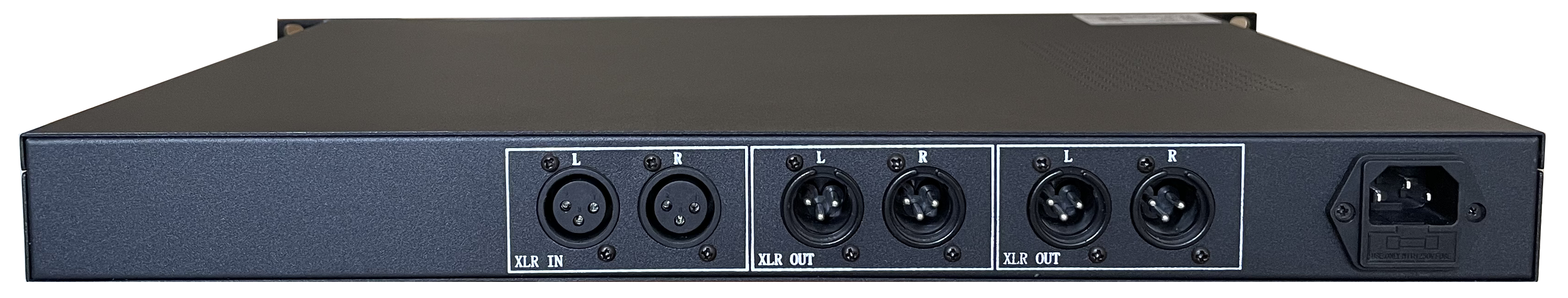

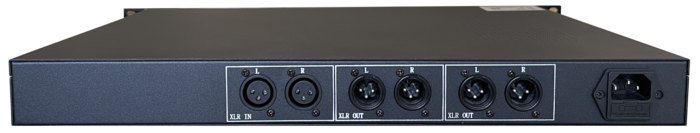

接口定義

      1、 XLR IN：音頻輸入口（平衡，卡侬）

2、 XLR OUT：備份音頻輸出口（平衡，卡侬）

3、 XLR OUT：音頻輸出口（平衡，卡侬，支持掉電直通）

4、 電源接口

功能鍵說明

START：按下該按鍵，系統啓動進入延時狀态，系統延時模式包括RePlay 和Mute，如果系統設定爲Mute模式，則在啓動進入延時狀态過程中，系統播出靜音；如果系統設定爲RePlay模式，則在啓動進入延時狀态過程中，系統播出墊樂。系統設定的延時時間到，系統開始正式延時播出。

EXIT： 按下該按鍵，系統繼續播出緩存中所存儲的延時數據，直到播放完畢，之後系統進入直通狀态；如在延時時間段内按下該按鍵，系統直接進入直通狀态。

DUMP：Dump模式包括All模式和Half模式，按下該按鍵，如果系統設置爲All模式，則清除緩存中所有存儲的延時數據，在設定的延時時間内，系統播出靜音，同時系統從按下的時間點重新緩存新采集的音頻數據；如果系統設置爲Half模式，則清除緩存中所存儲的延時數據的後半段數據，系統在播出緩存中所存儲的前半段數據後，系統在設定的一半延時時間内播出靜音，同時系統從按下的時間點重新緩存新采集的音頻數據。

-2S：   按下該按鍵，系統清除緩存中所存儲數據中最新采集的2S數據，即緩存中的後2S數據，系統正常播出緩存中所存儲的數據，并在清除的2S數據時間段内，系統播放靜音。

COUGH：按下該按鍵，系統停止采集當前輸入的音頻數據，系統正常播出緩存中所存儲的音頻數據，在緩存數據播出完畢後，系統播出靜音，靜音播出時間爲該按鍵盤按下到彈出的時間長度；該按鍵彈出後，系統開始重新采集存儲數據。

   注：機箱面闆操作時，按下COUGH不釋放，按下的時間段爲COUGH的時間段；控制台操作時，點擊一下COUGH按鈕，按鈕狀态紅色

MUTE： 按下該按鍵，系統直接播出靜音，緩存中所存儲數據正常存儲釋放；重新按下該按鍵，系統退出靜音狀态，正常播出。

BYPASS：按下該按鍵，系統清除緩存中所存儲的數據，直接進入旁通狀态；在按下START鍵後，系統重新進入延時模式。

KEK-LOCK：對機箱面闆的功能鍵進行鎖定，在鎖定狀态時，機箱面闆上不響應任何操作，鎖定方法：點擊控制台的KEY-LOCK鍵，機箱功能鍵被鎖定，再次點擊此按鈕，鎖定取消；機箱面闆上同時按下加、減按鈕，機箱功能鍵被鎖定，再次同時按下加、減鍵，鎖定取消。
