高清8路播出切換器


品牌 麥通
型号 MT-CR804
産品詳情


    高清8路播出切換器

    麥通 MT-CR804 高清數字SDI視音頻切換器爲8切4切換器,8路HD/SD-SDI視頻輸入,4路HD/SD-SDI視頻輸出(其中一路爲節目輸出,另一路爲預監輸出),支持RS-232串口自動控制切換。SDI切換器可用于電視台、電視節目制作中心及大型播控中心的節目切換及廣告插播系統中,尤其用于數字壓縮系統的前端。

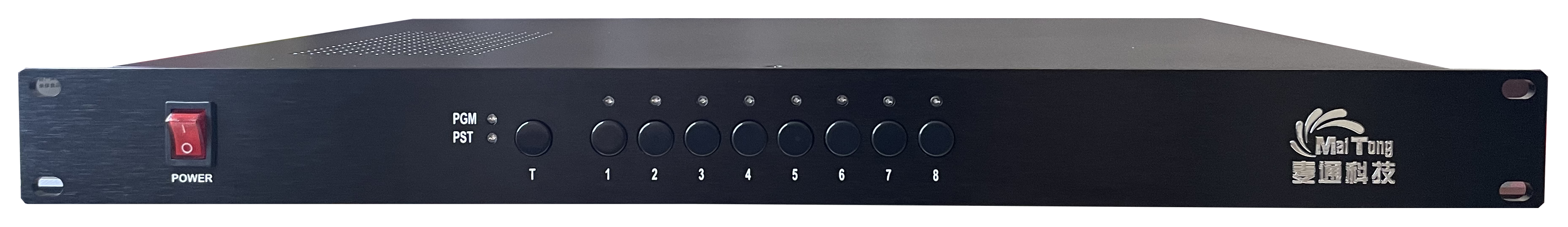

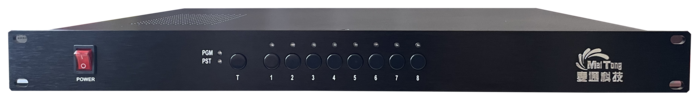

    産品展示



    電源開關

    節目/預監轉換鍵

    1至8路選擇鍵

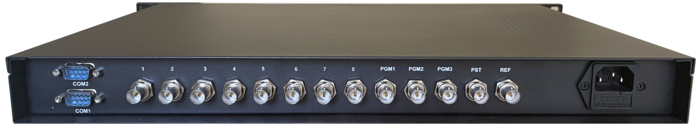

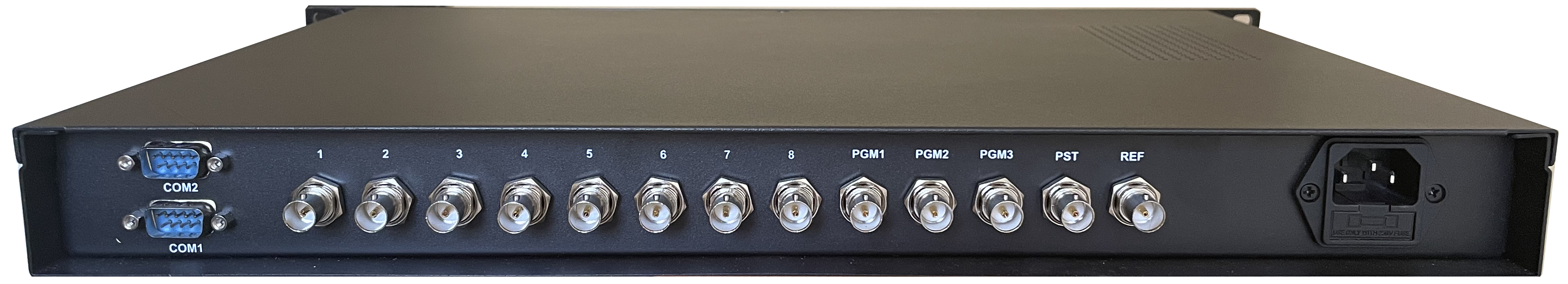

    接口定義




    COM1, COM2: 串口,接計算機控制

    IN1-IN8: HD/SD-SDI輸入

    PGM1,PGM2,PGM3:HD/SD-SDI輸出(PGM1爲主輸出(斷電直通),PGM2,PGM3爲備份輸出)

    PST:HD/SD-SDI預監輸出

    REF:基準視頻輸入接口

    220V電源插座。


    技術指标

    視頻輸入:0.8Vpp75Ω

    視頻輸出:0.8Vpp75Ω

    連接器 BNC

    環境工作條件溫度:0°-35

    供電電壓:交流220V±20%     功耗:<10W

    機箱:1U标準機箱。


    主要特點

    提供8HD/SD-SDI逆程切換

    兩路輸出分别稱爲PGM節目輸出和PST預監輸出,其中PGM帶有2路分配輸出

    提供兩個RS232接口可與兩台計算機相連并同使用

    斷電直通功能:HD/SD-SDI切換器斷電後節目輸出自動切至第八路視頻信号,可保證節目的不間斷播出


    技術參數

    輸入接口:8×BNC SDI

    輸入信号類型:SD-SDI(270Mbps),HD-SDI(1.485Gbps)

    SDI信号幅度:0.8Vp-p

    輸出接口:4×BNC SDI

    SDI信号抖動(典型值):SD-SDI≤0.1UIHD-SDI≤0.2UI SDI阻抗:75歐姆

    尺寸大小:44*482*265mm。
