高标清測試卡發生器

MT-TPG 高标清測試卡發生器，是一款能夠靈活支持多種數字電視格式的信号發生

器，包括HD/SD 的SDI 信号及音頻嵌入輸出等。

MT-TPG 高标清測試卡發生器，基于嵌入式系統設計，配置高容量闆載幀存，采

用10bit 量化處理，應用全硬件實時流水線視音頻處理技術，不依賴計算機平台，上電可以獨立運行。内置高性能視頻處理引擎，支持8 組圖标，可輕松實現動态測試圓卡與測試圖的選擇輸出。

MT-TPG 高标清測試卡發生器，内置音頻處理模塊，實現千周音配合測試

圖輸出功能。通過高速以太網接口控制，支持用戶自定義圖片上傳操

作方式，極大的減小了使用的難度，增強了操控的方便性。

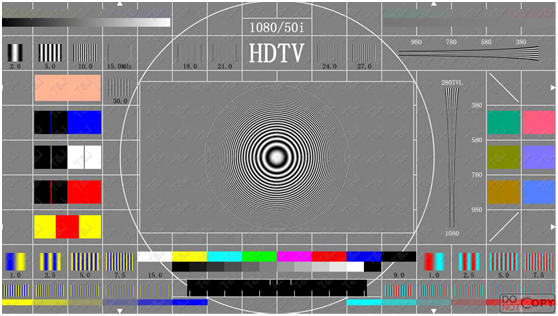

靜态高清測試卡圖像如下，動态測試卡中心圓環部分随時間運動：

産品特點

 支持 576I、1080I50、等視頻格式，兼容标準SMPTE‐259M 和SMPTE‐292M；

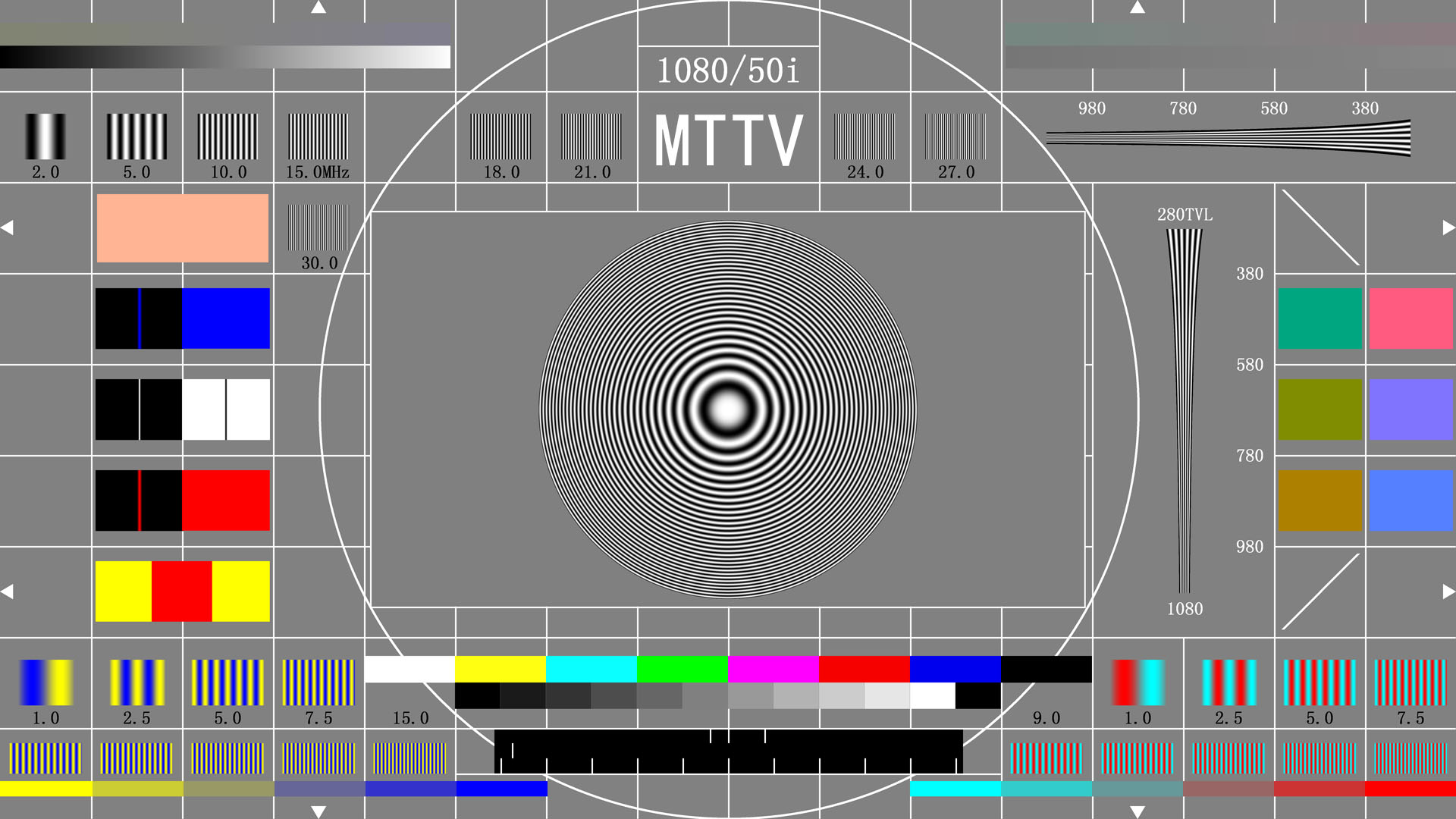

 支持動态測試圓卡、彩條、黑場、紫場（病态碼）、多波群等多種測試圖輸出；

 支持用戶自定義圖片上傳功能；

 支持一鍵圖标切換功能；

 支持内置嵌入音頻發生器，産生輸出國标千軸音；

 支持在線更改圖标，不影響正常播出功能；

 支持壓縮格式 TGA、非壓縮格式TGA；

 采用 100M 網絡控制及傳輸圖标文件快捷方便無需轉碼；

 支持網絡或 LTC 校時；

 支持 HD‐SDI/SD‐SDI 視頻信号輸出選項；

 支持外部視頻穩定鎖相功能，同步輸入源支持模拟視頻、高清三同步或HD/SD‐SDI 信号同步方式，同步格式自動兼容标清和高清；

 支持 1K Hz 音頻輸出；

 支持 LTC 時鍾顯示；

 雙備份電源；

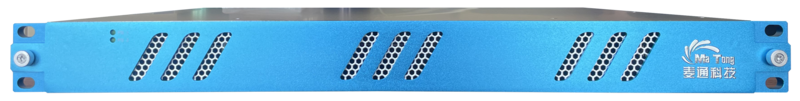

産品展示

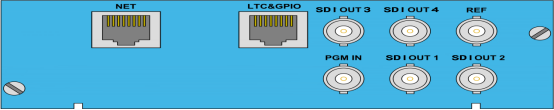

接口定義

輸入輸出

REF 參考信号輸入(本設備支持的參考信号包括：1080i50,和576i)

LOOP SD/HD SDI 輸入信号上電環出信号

SDI IN SD/HD SDI 輸入信号

SDI OUT1 SD/HD SDI 輸出信号1

SDI OUT2 SD/HD SDI 輸出信号2

KEYOUT SD SDI 輸出信号

USB USB 接口，保留，暫時未使用

GPIO GPI 輸入接口

RS232/422 RS232，RS422 遙控接口

NET 專用網絡控制接口

LTC 時碼輸入

技術參數:

數字視頻輸入：

輸入接口： 1*SD/HD‐SDI, BNC 連接

阻 抗： 75 歐

格 式： SMPTE 259M；270Mb/s

SMPTE 292M; 1.485Gb/s

數字視頻輸出：

輸出接口： 3*SD/HD‐SDI, BNC 連接 75 歐

1 個PGM 輸出、1 個BYPASS 輸出

格 式： SMPTE 259M；270Mb/s

SMPTE 292M; 1.485Gb/s

信号電平： 800mV±10%

抖 動： < 0.2 UI

參考輸入：

信号類型： 模拟複合或三電平

輸入接口： 1*BB 或三電平，BNC 連接

阻 抗： 75 歐

串 口： RS232 串口控制

GPI 控制： GPI

電源功耗： 最大 60W
